HDMI arc – co to jest i jak działa?

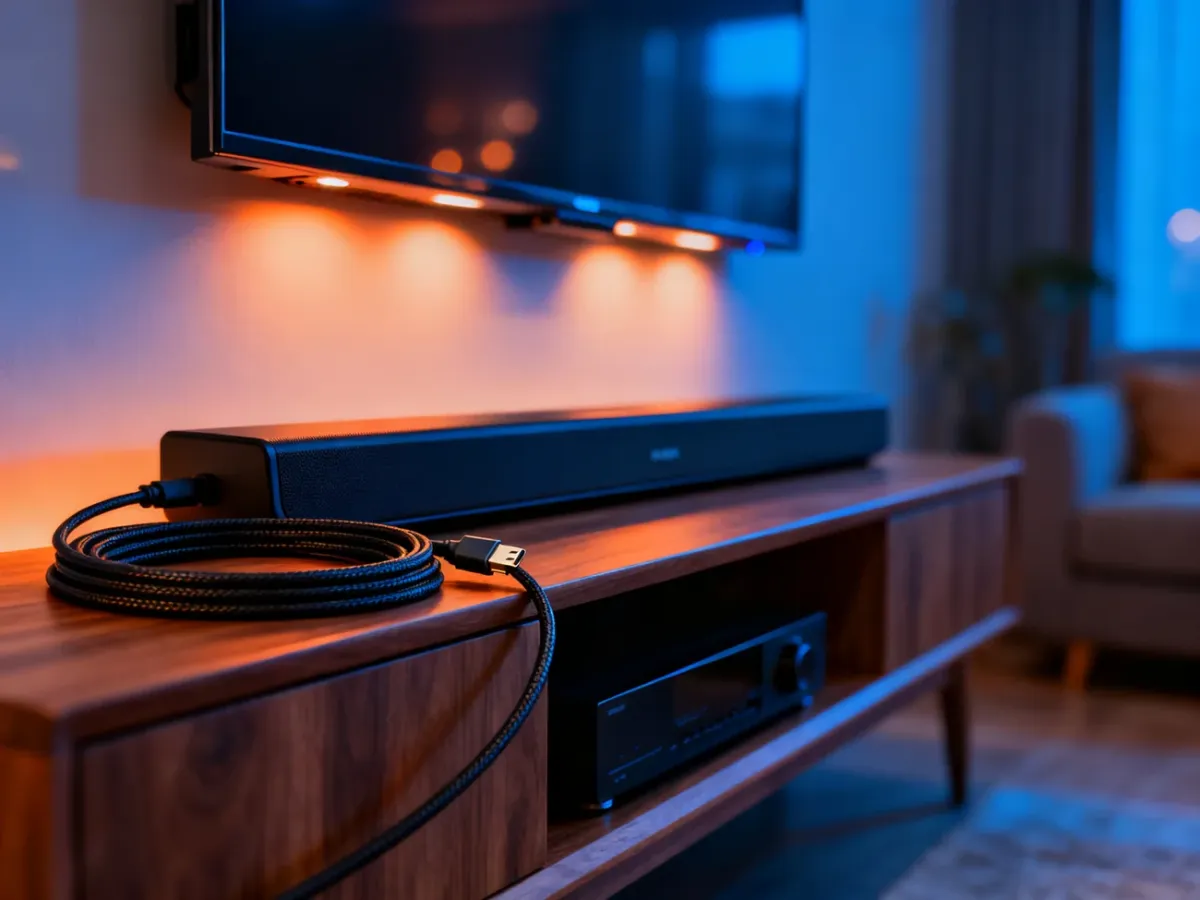

HDMI ARC to funkcja złącza HDMI, która jednym kablem przesyła obraz do telewizora i jednocześnie zwraca z niego dźwięk do soundbara lub amplitunera. Dzięki temu możesz pozbyć się kabla optycznego, uprościć instalację kina domowego i sterować głośnością jednym pilotem. Jeśli zastanawiasz się, jak to poprawnie podłączyć i czym różni się ARC od eARC, zostań tu chwilę dłużej. W kolejnych akapitach znajdziesz konkretne wskazówki, parametry i przykładowe konfiguracje.

Co to jest HDMI ARC i jak działa?

HDMI ARCHDMI, które umożliwia dwukierunkowy przesył dźwięku po jednym przewodzie. Standard pojawił się w 2009 roku wraz z wersją HDMI 1.4

W typowym scenariuszu telewizor odbiera obraz i dźwięk z konsoli, dekodera czy odtwarzacza, a następnie wysyła dźwięk z powrotem do zewnętrznego systemu audio. Dzieje się to właśnie przez kanał zwrotny ARC, działający na tym samym kablu, który do tej pory służył wyłącznie do przesyłania sygnału wideo i audio w jednym kierunku. Z punktu widzenia użytkownika znika potrzeba stosowania oddzielnego przewodu audio między ekranem a amplitunerem czy paskiem dźwiękowym.

Największy zysk widać w przypadku smart TV – dźwięk z aplikacji typu Netflix, YouTube czy serwisów VOD trafia bezpośrednio do soundbara lub amplitunera, chociaż sam odtwarzacz (aplikacja) pracuje w telewizorze. Nie ma tu znaczenia, czy źródłem jest platforma streamingowa, tuner DVB-T2 czy konsola podpięta do innego portu – jeśli telewizor wysyła audio przez ARC, całe brzmienie przejmuje zewnętrzny zestaw.

ARC zastępuje klasyczne wyjście audio w telewizorze, tworząc cyfrowy kanał zwrotny dźwięku po tym samym przewodzie HDMI, którym do tej pory szedł tylko obraz.

Jak poprawnie podłączyć HDMI ARC?

Błąd przy tym połączeniu pojawia się zaskakująco często – wszystko działa „prawie”, ale dźwięk wciąż wydobywa się z głośników telewizora. Rozwiązanie zwykle kryje się w oznaczeniach złączy i ustawieniach menu.

Które gniazdo HDMI wybrać?

Na tylnej ściance telewizora tylko jedno albo dwa złącza są oznaczone jako „HDMI ARC”. Pozostałe porty, choć wyglądają identycznie, działają wyłącznie jako klasyczne wejścia HDMI bez kanału zwrotnego. Podłączenie przewodu do „złego” portu sprawi, że obraz pojawi się normalnie, ale dźwięk pozostanie w telewizorze.

Na pasku dźwiękowym czy amplitunerze sprawa wygląda podobnie. Jedno wejście jest podpisane jako ARC, ewentualnie „TV (ARC)” – i to właśnie tam powinien trafić kabel wychodzący z telewizora. Przy podłączeniu do innego portu urządzenie odbierze obraz z odtwarzacza, ale nie przejmie dźwięku z aplikacji w TV.

Jakie ustawienia w menu telewizora zmienić?

Nawet po prawidłowym podłączeniu fizycznym, starsze odbiorniki potrafią domyślnie trzymać dźwięk „u siebie”. Warto więc zajrzeć do menu audio i aktywować wyjście na zewnętrzny system. Typowe opcje, jakie możesz spotkać, to:

• wybór urządzenia audio: „głośniki TV” / „system audio HDMI” / „zewnętrzny system audio”,
• włączenie funkcji ARC lub „HDMI audio out”,
• dezaktywacja głośników wbudowanych w telewizor,
• ustawienie formatów wyjściowych – PCM lub bitstream.

W części modeli po zmianie ustawień telewizor sam wyszukuje kompatybilne urządzenie i dopiero wtedy aktywuje kanał zwrotny. Jeśli nic się nie dzieje, czasem pomaga aktualizacja oprogramowania – zwłaszcza w modelach z pierwszych lat obsługi ARC.

Jaką rolę pełni CEC?

Sam kanał zwrotny rozwiązuje sprawę dźwięku, ale nie upraszcza jeszcze obsługi całego zestawu. Tu na scenę wchodzi CEC

CEC nie jest wymagany do działania ARC, ale w praktyce obie funkcje prawie zawsze współpracują. Zdarza się jednak, że domyślnie CEC bywa wyłączone w ustawieniach. Wtedy po podłączeniu przez ARC dźwięk działa poprawnie, ale regulacja głośności już nie. Po aktywacji CEC (czasem pod własną nazwą producenta) pilot TV staje się centrum sterowania całym zestawem.

Jakie formaty dźwięku obsługuje HDMI ARC?

Standard ARC znacząco uprościł okablowanie, ale wprowadził istotne ograniczenia dotyczące formatów audio. Problem dotyczy głównie kinomanów, którzy oczekują bezstratnego dźwięku przestrzennego z płyt Blu-ray lub serwisów streamingowych wspierających zaawansowane kodeki.

ARC a proste formaty wielokanałowe

Dla klasycznych konfiguracji 2.0, 2.1 czy 5.1 kanałów ARC radzi sobie bez większych problemów. Typowy scenariusz wygląda tak: telewizor otrzymuje dźwięk z konsoli czy dekodera, dekoduje go do formatów, które sam obsługuje, a następnie wysyła sygnał do soundbara lub amplitunera. W tej roli dobrze sprawdzają się:

• dźwięk stereo PCM,
• kompresja przestrzenna Dolby Digital 5.1,
• czasem DTS 5.1 – zależnie od konkretnej implementacji ARC.

Specyfikacja kanału zwrotnego nie wymusza wsparcia wszystkich popularnych kodeków, dlatego nie każdy telewizor wypuści przez ARC dźwięk DTS. W wielu modelach producenci całkowicie z tego formatu zrezygnowali – nawet jeśli amplituner czy soundbar przyjąłby go chętnie.

Gdzie kończą się możliwości ARC?

Prawdziwe ograniczenia wychodzą na wierzch przy formatac typu Dolby TrueHD czy DTS-HD Master Audio. To ścieżki bezstratne, wymagające dużo większej przepustowości, niż jest w stanie zapewnić klasyczny kanał zwrotny. Z tego powodu ARC nie przesyła ich w pełnej jakości – telewizor albo konwertuje je do prostszego formatu, albo w ogóle nie przekazuje dźwięku w tym standardzie.

Podobny problem pojawia się przy obiektowym Dolby Atmos czy DTS:X. Część serwisów streamingowych wysyła Atmos w wersji skompresowanej, która może zostać przekazana przez ARC, ale już dźwięk z płyt Blu-ray 4K często wymaga pełnej przepustowości, dostępnej dopiero w nowszym protokole. To jeden z głównych powodów, dla których wprowadzono następcę – eARC.

ARC świetnie radzi sobie z dźwiękiem do 5.1, ale przy bezstratnych ścieżkach i obiektowym Atmosie ujawnia się ograniczona przepustowość tego kanału.

Czym jest eARC i kiedy warto z niego korzystać?

eARCHDMI 2.1. Nowy protokół podnosi przepustowość połączenia na tyle, że telewizor może przesłać dźwięk w jakości porównywalnej z bezpośrednim podłączeniem odtwarzacza do amplitunera. Różnica dla użytkownika jest szczególnie odczuwalna przy formatach kina domowego klasy premium.

W trybie eARC sygnał z telewizora może przybrać postać do 32 kanałów audio przy rozdzielczości 24 bit/192 kHz. Pozwala to bez problemu przesyłać zarówno dźwięk bezstratny, jak i strumienie obiektowe. Ścieżki Dolby Atmos czy DTS:X z płyt UHD Blu-ray trafiają do amplitunera w niemal niezmienionej postaci – urządzenie dekoduje je dokładnie tak, jakby odtwarzacz był podłączony bezpośrednio.

Jakie wymagania sprzętowe ma eARC?

Aby w pełni skorzystać z rozszerzonego kanału, potrzebujesz dwóch elementów: telewizora z obsługą eARC oraz urządzenia audio wyposażonego w port o tej samej funkcji. Jeśli tylko jedno ogniwo w łańcuchu zna nowy standard, połączenie zwykle wraca do trybu ARC, z wszystkimi jego ograniczeniami. To oznacza, że jakość dźwięku będzie wtedy określona przez starszy protokół.

Kable również mają znaczenie. Choć część producentów deklaruje, że eARC zadziała na przewodach High Speed, pełną przepustowość i stabilność zapewniają dopiero przewody w klasie Ultra High Speed. Są one projektowane z myślą o rozdzielczości 8K/120 Hz, ale – co ważne – to ta sama specyfikacja odpowiada też za stabilne przesyłanie rozbudowanych strumieni audio w eARC.

ARC a eARC – porównanie możliwości

Różnice między klasycznym i rozszerzonym kanałem dźwiękowym dobrze widać, gdy zestawisz je obok siebie. Dla porządku warto spojrzeć na podstawowe parametry:

Dla części użytkowników różnica będzie kosmetyczna – zwłaszcza gdy korzystasz z prostego soundbara 2.1. Jeśli jednak budujesz rozbudowane kino z głośnikami sufitowymi, kanały obiektowe, wyższa rozdzielczość i brak kompresji szybko pokazują przewagę nowszego standardu.

Jak dobrać kabel HDMI i skonfigurować domowe kino?

Dobór przewodu stał się trudniejszy, odkąd na rynku funkcjonuje kilka klas kabli oraz różne wersje standardu HDMI – od debiutu w 2002 roku minęło już sporo czasu, a wraz z kolejnymi generacjami rosły wymagania dotyczące transferu. Pytanie brzmi: co jest realnie potrzebne w domowym zestawie z ARC lub eARC?

Jaką wersję kabla wybrać do ARC i eARC?

Dla klasycznego ARC wystarczy przewód oznaczony jako High Speed HDMI – jego przepustowość pokrywa potrzeby transmisji Full HD i 4K przy 30 Hz, a także prostych formatów audio. Kanał zwrotny w tej wersji nie generuje na tyle dużego ruchu, by wymagał nowocześniejszego okablowania, dlatego w wielu zestawach z amplitunerem 5.1 starszy kabel pracuje bez problemu.

Przy eARCUltra High Speed, zaprojektowane z myślą o standardzie HDMI 2.1. Oprócz wysokiego transferu wideo (np. 8K/120 Hz) przewody te gwarantują stabilny przesył dźwięku, nawet w konfiguracjach 7.1.4 i bogatszych.

Czy eARC działa z ARC wstecznie?

Telewizory i amplitunery wprowadzone na rynek z eARC w większości przypadków potrafią „dogadać się” ze starszym sprzętem, ale wtedy połączenie pracuje jak typowy ARC. Oznacza to, że sam fakt posiadania jednego urządzenia z eARC nie daje pełni korzyści – ograniczeniem staje się ten element zestawu, który zna tylko klasyczny kanał zwrotny. Jeśli więc kupisz nowy telewizor z HDMI 2.1, a amplituner pozostanie w starszym standardzie, dźwięk będzie działał, jednak bez zaawansowanych formatów bezstratnych.

Przy planowaniu rozbudowy kina domowego warto więc myśleć „parami”: jeśli wymieniasz telewizor, dobrze jest od razu rozważyć modernizację systemu audio, żeby wykorzystać potencjał eARC. Od strony okablowania wystarczy jeden, dobrze dobrany przewód – resztę zrobi poprawna konfiguracja portów i menu.
