Jak sprawdzić VESA w monitorze? Poradnik krok po kroku
VESA to rozstaw czterech otworów montażowych z tyłu monitora, podawany w milimetrach jako szerokość × wysokość. Sprawdzisz go w specyfikacji urządzenia albo zmierzysz samodzielnie w około 2 minuty. Przed zakupem uchwytu zweryfikuj także wagę monitora bez podstawy.
Jak sprawdzić VESA w monitorze?
Najpewniejsze są trzy metody. Możesz sprawdzić instrukcję lub stronę producenta, obejrzeć tył obudowy albo wykonać własny pomiar. Lista metod wygląda następująco:
- Specyfikacja producenta – znajdź zapis, taki jak VESA 75 × 75 mm lub VESA 100 × 100 mm.
- Oględziny monitora – poszukaj czterech gwintowanych otworów ułożonych w kwadrat lub prostokąt.
- Pomiar ręczny – zmierz odległość między środkami otworów w poziomie i w pionie.
1. Sprawdź instrukcję lub stronę producenta
W instrukcji obsługi albo tabeli parametrów technicznych szukaj pozycji „VESA”, „standard montażowy” lub „rozstaw otworów”. Producent może podać również oznaczenie FDMI MIS D, które obejmuje popularne rozstawy 75 × 75 mm i 100 × 100 mm.
Jeżeli nie masz instrukcji, wyszukaj dokładny model monitora na stronie producenta. Samą przekątną ekranu nie da się wiarygodnie określić standardu, ponieważ monitory o podobnych rozmiarach mogą mieć różne otwory montażowe.

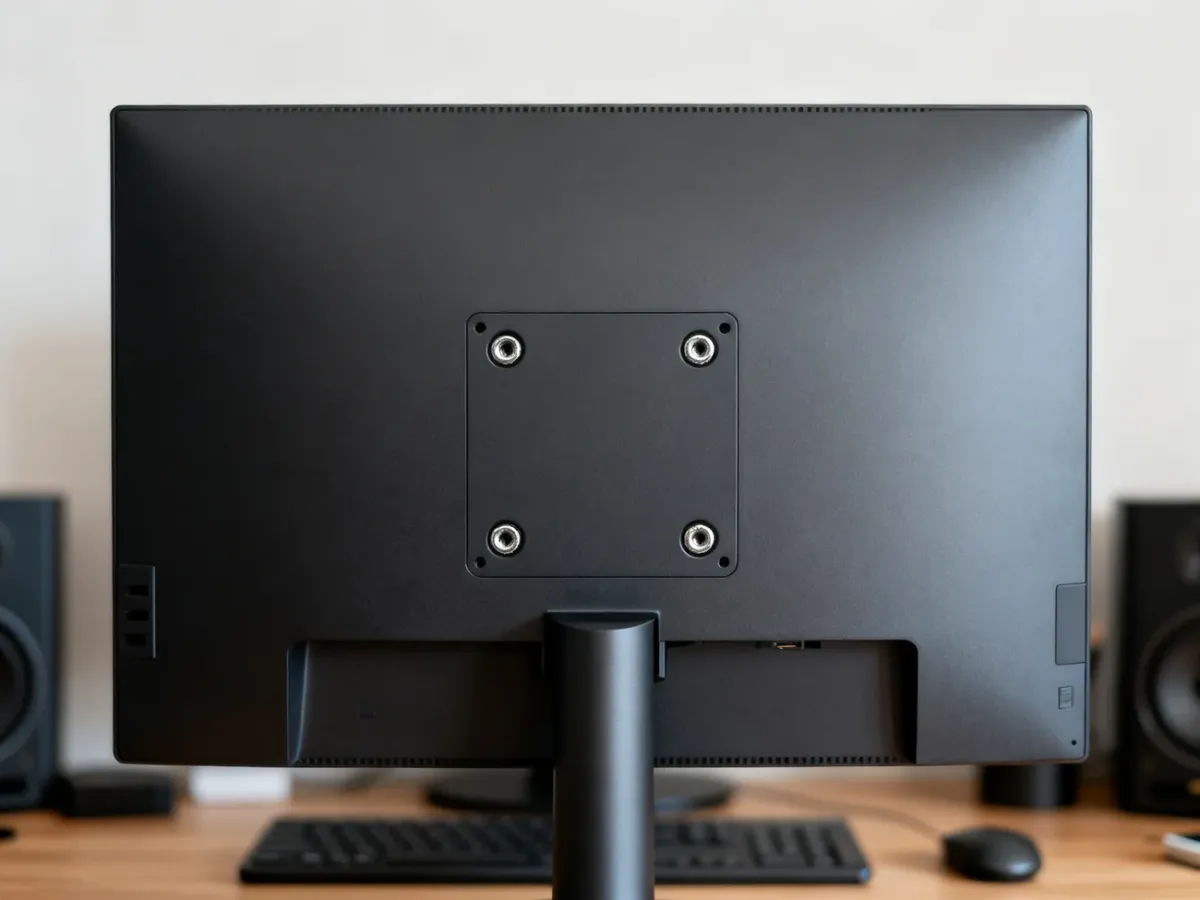

2. Obejrzyj tył obudowy
Odłącz monitor od zasilania, zdejmij podstawę, jeśli zasłania tylną część obudowy, i znajdź cztery gwintowane otwory. Nie każdy monitor je posiada. Czasem są umieszczone w zagłębieniu albo zasłonięte zaślepką.
Jeśli widzisz cztery otwory, sprawdź, czy tworzą kwadrat lub prostokąt. Sam ich wygląd nie wystarczy do identyfikacji rozmiaru, ponieważ podobnie mogą wyglądać różne standardy. W razie wątpliwości przejdź do pomiaru.

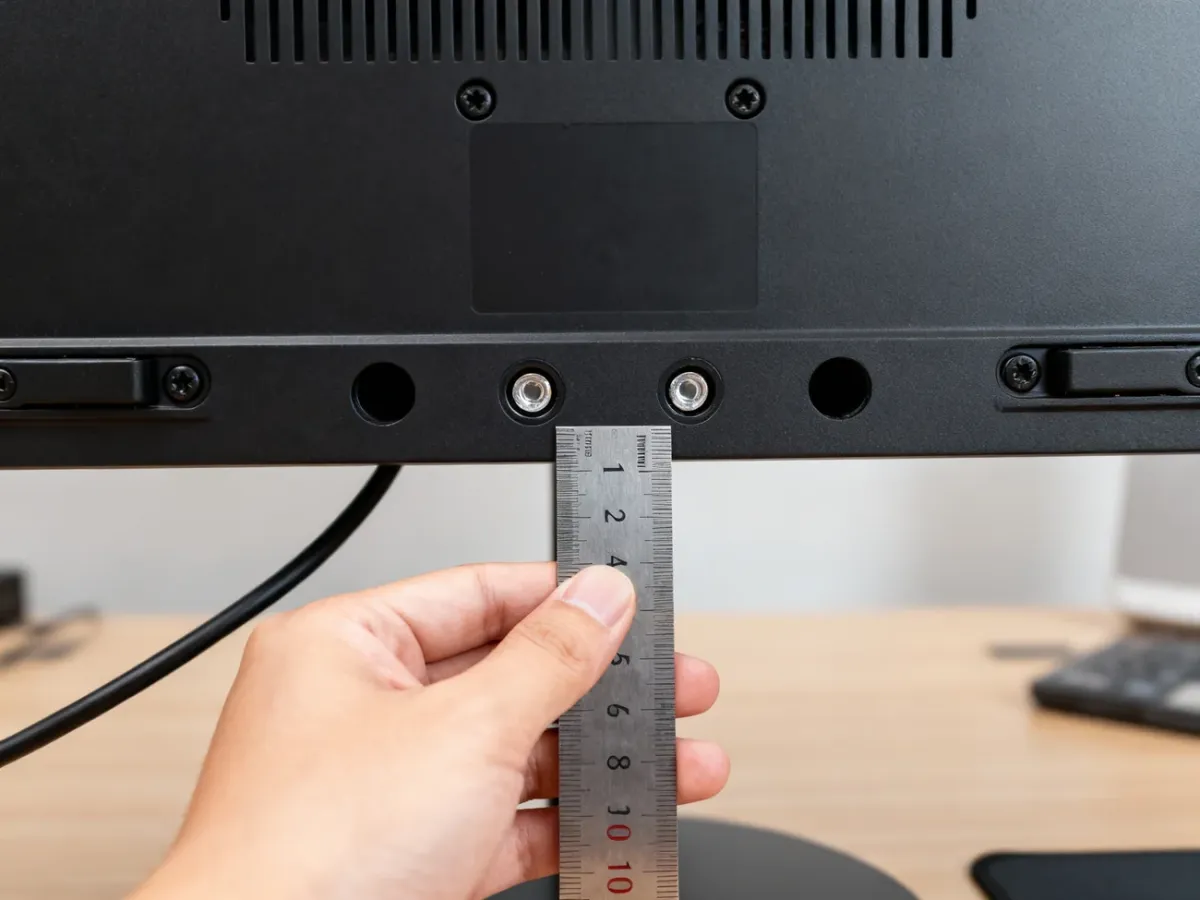

3. Zmierz rozstaw otworów
Potrzebujesz linijki lub miarki z podziałką milimetrową. Pomiar wykonaj między środkami otworów, a nie między ich krawędziami. Postępuj w tej kolejności:
- Znajdź cztery otwory montażowe z tyłu monitora.
- Zmierz poziomą odległość między środkami lewego i prawego otworu.
- Zmierz pionową odległość między środkami górnego i dolnego otworu.
- Zapisz wynik w milimetrach, na przykład 100 × 100 mm albo 200 × 100 mm.
Pierwsza liczba oznacza rozstaw poziomy, a druga pionowy. Jeśli zmierzysz odległość od krawędzi jednego otworu do krawędzi drugiego, wynik będzie zaniżony i może prowadzić do zakupu niepasującego uchwytu.
Najpopularniejsze standardy VESA
Poniższa tabela ułatwia porównanie często spotykanych rozstawów. To punkt odniesienia, ale przy zakupie zawsze kieruj się danymi konkretnego monitora.
| Standard VESA (mm) | Typowe śruby | Zastosowanie |
|---|---|---|
| 75 × 75 | M4 | Monitory biurowe i domowe |
| 100 × 100 | M4 | Monitory biurowe i gamingowe |
| 200 × 100 | M4 lub M6 | Większe ekrany |
| 200 × 200 | M6 lub M8 | Duże ekrany i telewizory |
Śruby zwykle znajdują się w zestawie z uchwytem, ale sprawdź ich średnicę i długość w instrukcji monitora oraz uchwytu. Zbyt długa śruba może uszkodzić obudowę lub elementy znajdujące się za gwintem. Sam rozmiar VESA nie przesądza więc o tym, jakie mocowanie będzie bezpieczne.
Na co uważać przed zakupem uchwytu?
Rozstaw otworów to tylko jeden z parametrów. Przed zakupem sprawdź następujące informacje:
- Waga monitora bez podstawy – musi być niższa niż maksymalna nośność uchwytu.
- Zakres obsługiwanych rozstawów – uchwyt powinien obejmować dokładnie zmierzony standard.
- Typ i długość śrub – M4, M6 i M8 nie są wzajemnie zamienne, a długość musi pasować do gwintu.
- Głębokość zagłębienia – przy niektórych monitorach potrzebne są podkładki dystansowe.
Nie próbuj wiercić własnych otworów ani przykręcać uchwytu na siłę. Jeżeli monitor nie ma fabrycznych punktów montażowych, potrzebujesz dedykowanego adaptera VESA przeznaczonego do danego modelu. Gdy producent nie oferuje kompatybilnego adaptera, standardowy uchwyt VESA nie będzie właściwym rozwiązaniem.
Najbezpieczniejszy dobór opiera się na trzech danych: rozstawie otworów, wadze monitora bez podstawy i zgodności uchwytu z konkretnym modelem. Dopiero po ich sprawdzeniu wybierz uchwyt biurkowy lub ścienny.
