Standardy kabli HDMI – lista i najważniejsze różnice

„Kabel HDMI 2.1” to określenie potoczne, a nie nazwa kategorii przewodu. HDMI 2.1 opisuje możliwości interfejsu w urządzeniu, natomiast kabel ma określoną kategorię przepustowości, na przykład Ultra High Speed. Przy wyborze trzeba więc sprawdzić jednocześnie standard urządzeń, kategorię kabla i typ wtyku.

Standardy HDMI w urządzeniach

HDMI, czyli High Definition Multimedia Interface, przesyła cyfrowy obraz i dźwięk między urządzeniami. Numer wersji dotyczy elektroniki znajdującej się w telewizorze, konsoli, komputerze, amplitunerze lub innym sprzęcie. Informuje, jakie rozdzielczości, częstotliwości odświeżania i funkcje może obsłużyć dane urządzenie.

Kabel pełni inną funkcję. Musi zapewnić przepustowość wystarczającą do przeniesienia sygnału generowanego przez urządzenia. O możliwościach całego połączenia decyduje najsłabsze ogniwo, dlatego sprzęt HDMI 2.1 połączony starszym przewodem nie musi wykorzystać pełnej przepustowości 48 Gb/s. Nowsze urządzenia i kable zachowują kompatybilność wsteczną, ale nie zwiększają możliwości starszego źródła sygnału.

HDMI 1.4 spotyka się głównie w starszych telewizorach, odtwarzaczach i amplitunerach. Obsługuje obraz 4K, ale zwykle przy maksymalnie 30 Hz, dlatego nie jest dobrym wyborem do grania w wysokiej częstotliwości odświeżania.

HDMI 2.0 zwiększyło przepustowość do 18 Gb/s i umożliwiło przesyłanie obrazu 4K przy 60 Hz. Wersje 2.0a i 2.0b rozszerzyły obsługę HDR, w tym format HLG. Dla telewizora 4K 60 Hz, dekodera czy odtwarzacza multimedialnego ten standard często jest wystarczający.

HDMI 2.1 jest przeznaczone dla wymagających zastosowań, takich jak konsole PlayStation 5 i Xbox Series X, komputery gamingowe oraz telewizory 120 Hz. Funkcje VRR synchronizują częstotliwość odświeżania ekranu z generowaniem obrazu, ALLM automatycznie przełącza urządzenie w tryb niskiego opóźnienia, a eARC pozwala przesyłać zaawansowane formaty dźwięku do soundbara lub amplitunera.

HDMI 2.2 jest nowszym kierunkiem rozwoju specyfikacji i nie stanowi jeszcze powszechnego standardu w domowych urządzeniach. W materiałach dotyczących tej generacji pojawia się przepustowość do 96 Gb/s oraz nowa kategoria kabli Ultra96. Do obecnych telewizorów, konsol i soundbarów nie należy jednak automatycznie kupować przewodu przeznaczonego dla tego rozwiązania.

Kategorie kabli HDMI – lista

Kategoria kabla określa jego deklarowaną przepustowość i zakres zastosowań. Nie oznacza wersji interfejsu. Przykładowo kabel Ultra High Speed może współpracować z urządzeniami HDMI 2.1, ale sam przewód nie ma „wersji 2.1”.

Wersje z oznaczeniem with Ethernet mają dodatkowe przewody umożliwiające wykorzystanie kanału Ethernet, ale funkcja musi być obsługiwana przez oba połączone urządzenia. W większości domowych instalacji nie jest ona potrzebna.

Przy zakupie kabla Premium High Speed lub Ultra High Speed szukaj oficjalnego oznaczenia certyfikacyjnego HDMI. Hologram i kod QR na opakowaniu pomagają zweryfikować, czy produkt przeszedł wymagane testy. Sama informacja „8K”, „48G” albo „HDMI 2.1” wydrukowana na pudełku nie jest jeszcze dowodem certyfikacji.

Dobór kategorii do typowych zastosowań wygląda następująco:

• High Speed HDMI sprawdzi się przy Full HD, starszych konsolach i obrazie 4K do 30 Hz.
• Premium High Speed HDMI pasuje do telewizora 4K 60 Hz z HDR.
• Ultra High Speed HDMI jest potrzebny do 4K 120 Hz, VRR, ALLM i pełnego wykorzystania HDMI 2.1.
• Standard HDMI ma sens głównie przy starszych urządzeniach o niewielkich wymaganiach dotyczących obrazu.

Jak dobrać kabel do urządzenia?

Nie wystarczy sprawdzić numeru wersji podanego w specyfikacji telewizora. Przed zakupem należy zestawić możliwości źródła, odbiornika i przewodu:

1. Sprawdź gniazda urządzeń – zobacz, jakie rozdzielczości i częstotliwości obsługują oba sprzęty.
2. Określ wymagane funkcje – zwróć uwagę na HDR, VRR, ALLM, ARC lub eARC.
3. Dobierz kategorię kabla – do 4K 60 Hz wybierz zwykle Premium High Speed, a do 4K 120 Hz Ultra High Speed.
4. Zweryfikuj certyfikację – przy wymagających połączeniach sprawdź hologram i kod QR na opakowaniu.

Przykładowo telewizor 4K 60 Hz i odtwarzacz Blu-ray nie potrzebują przewodu Ultra High Speed, jeśli nie korzystasz z funkcji typowych dla HDMI 2.1. Z kolei konsola generująca 4K przy 120 Hz wymaga kabla Ultra High Speed oraz telewizora z odpowiednim wejściem HDMI 2.1. Sam przewód nie doda tej funkcji urządzeniu, które jej nie obsługuje.

Typy złączy HDMI – A, C i D

Typ złącza opisuje fizyczny kształt wtyku, a nie standard transmisji. Mały wtyk może obsługiwać równie nowoczesny sygnał jak pełnowymiarowy, jeśli urządzenie i kabel mają odpowiednie parametry.

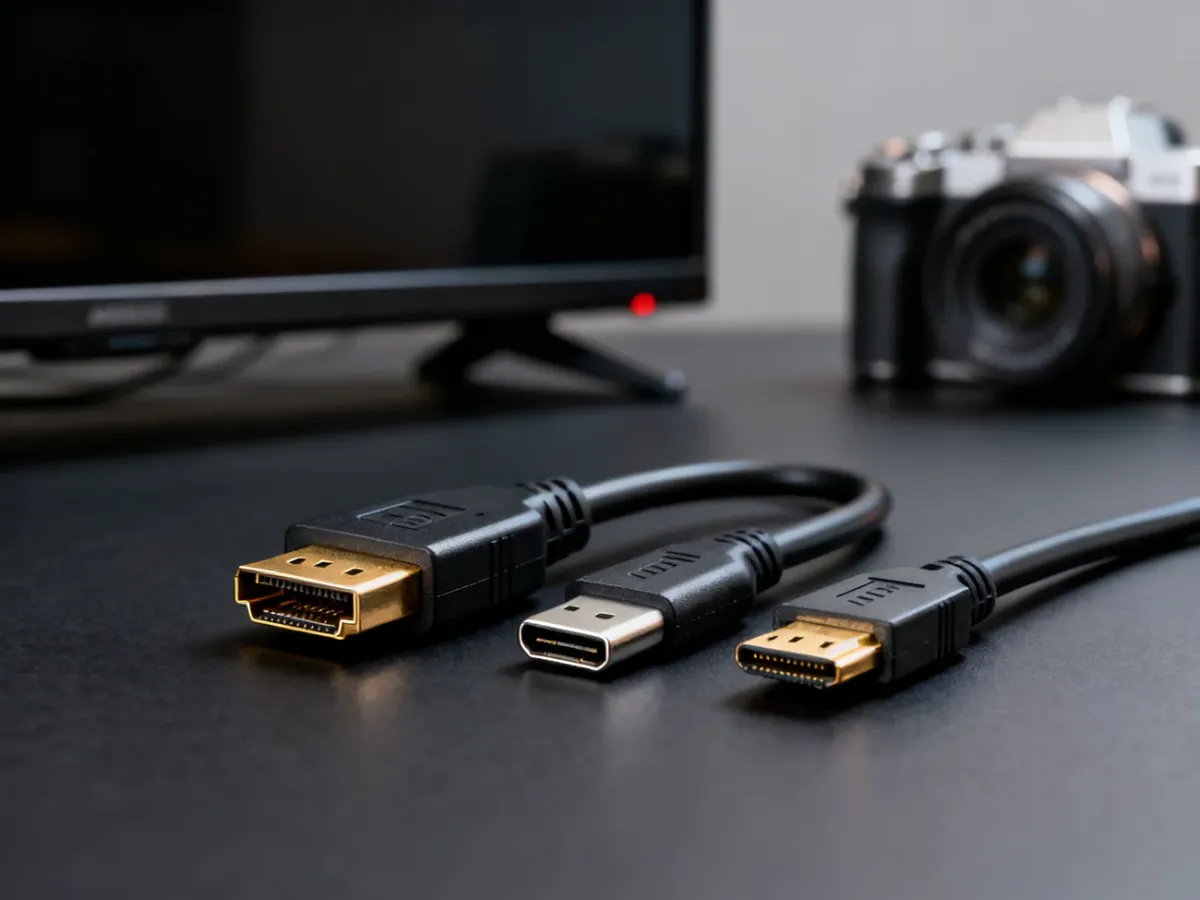

Typ A jest najczęściej spotykanym złączem i ma 19 pinów. Mini HDMI oraz Micro HDMI również mogą przesyłać obraz i dźwięk, ale wymagają kabla lub przejściówki dopasowanej do konkretnego gniazda. Typ C nie jest tym samym co Typ D, dlatego przed zakupem trzeba sprawdzić oznaczenie w instrukcji urządzenia albo porównać kształt gniazda.

Długość kabla i kable światłowodowe AOC

W typowej instalacji miedziany kabel HDMI o długości około 3–5 metrów zwykle wystarcza do telewizora, konsoli lub dekodera. Wraz ze wzrostem długości rośnie tłumienie sygnału, a przy wymagających trybach 4K 120 Hz mogą pojawić się problemy z synchronizacją, migotaniem lub zanikiem obrazu.

Powyżej około 5–10 metrów warto rozważyć kabel aktywny optycznie, czyli AOC. Taki przewód wykorzystuje światłowód do transmisji sygnału na dłuższym odcinku i jest mniej podatny na tłumienie typowe dla miedzi. Ma zastosowanie w dużych salonach, instalacjach kina domowego, salach konferencyjnych i przy prowadzeniu przewodu w ścianie. Trzeba jednak sprawdzić kierunek transmisji oznaczony na wtykach, ponieważ część kabli AOC ma osobne końcówki dla źródła i wyświetlacza.

Najbezpieczniejszy wybór wynika z parametrów całego zestawu, a nie z najwyższego numeru na opakowaniu. Do 4K 60 Hz wystarczy certyfikowany Premium High Speed, natomiast do 4K 120 Hz, VRR i eARC wybierz Ultra High Speed. Typ A, C lub D dopasuj osobno do fizycznych gniazd urządzeń.
