Rodzaje złączy w monitorach – przewodnik po standardach wideo

Rodzaj złącza wpływa na maksymalną rozdzielczość, częstotliwość odświeżania i możliwość przesyłania dźwięku. Do nowych komputerów najczęściej wybiera się HDMI lub DisplayPort, natomiast VGA i DVI pozostają rozwiązaniami dla starszego sprzętu.

Złącza cyfrowe – HDMI czy DisplayPort?

Sygnał cyfrowy trafia z karty graficznej do monitora w postaci danych, bez konwersji na analogowy przebieg obrazu. Dzięki temu łatwiej zachować ostrość tekstu, poprawne kolory i stabilny obraz. Ostateczne możliwości zależą jednak nie tylko od kształtu gniazda, lecz także od wersji standardu, parametrów monitora, karty graficznej i przewodu.

HDMI – uniwersalne połączenie obrazu i dźwięku

HDMI jest częste w monitorach, laptopach, telewizorach, konsolach i projektorach. Jednym kablem może przesyłać cyfrowy obraz oraz dźwięk. W urządzeniach kina domowego znaczenie mają także funkcje ARC i eARC, które pozwalają przesłać dźwięk z telewizora do amplitunera lub soundbara.

Wersja HDMI ma bezpośredni wpływ na przepustowość. HDMI 2.0 obsługuje między innymi 4K przy 60 Hz, natomiast HDMI 2.1 oferuje do 48 Gb/s i może obsługiwać 4K przy 120 Hz lub 8K przy 60 Hz, jeśli takie możliwości mają także źródło oraz monitor. Samo oznaczenie „HDMI 2.1” na porcie nie gwarantuje więc każdego z tych trybów.

Trzeba też rozróżnić wersję interfejsu od przewodu. Kabel nie „staje się” HDMI 2.1 tylko dlatego, że tak opisano go w ofercie. Dla wysokich rozdzielczości i odświeżania należy sprawdzić certyfikowaną klasę przewodu, wymagania urządzeń oraz długość połączenia.

DisplayPort – wysoka przepustowość i funkcje dla komputerów

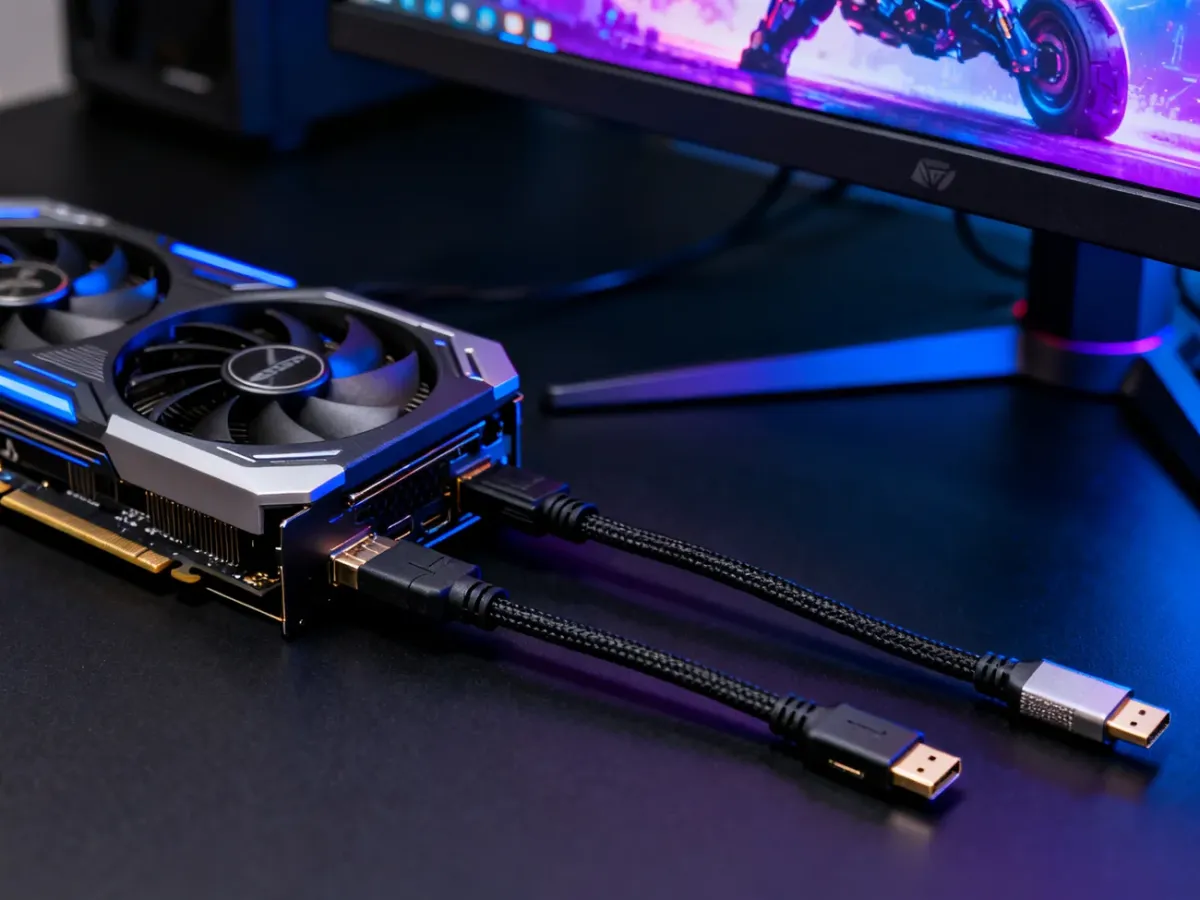

DisplayPort jest często wybierany w komputerach gamingowych i monitorach przeznaczonych do pracy z grafiką. Obsługuje cyfrowy obraz i dźwięk, a także technologie synchronizacji obrazu, takie jak Adaptive-Sync. Funkcja MST pozwala w określonych konfiguracjach połączyć kilka monitorów z jednego źródła, jeśli obsługują ją karta graficzna i monitory.

DisplayPort 1.4 może obsłużyć 8K przy 60 Hz, a nowsze wersje oferują większą przepustowość. W praktyce przy wyborze trzeba sprawdzić konkretną wersję portu oraz tryb wymagany przez monitor, na przykład 2560 × 1440 przy 144 Hz albo 4K przy 120 Hz. Do gier DisplayPort często będzie najprostszym wyborem, zwłaszcza gdy monitor wykorzystuje wysokie odświeżanie i synchronizację adaptacyjną.

HDMI lepiej sprawdza się wtedy, gdy monitor ma współpracować także z telewizorem, konsolą lub amplitunerem. DisplayPort zyskuje przewagę w komputerowych zestawach wielomonitorowych i przy wysokich częstotliwościach odświeżania. Nie oznacza to jednak, że każdy monitor gamingowy wymaga DisplayPortu. HDMI 2.1 może zapewnić parametry wystarczające również dla wymagających ekranów.

Starsze standardy – DVI i VGA

VGA i DVI są złączami typu legacy. Nadal mogą być przydatne przy starszym monitorze, komputerze biurowym albo projektorze, ale w nowym zestawie zwykle nie dają takiej elastyczności jak HDMI i DisplayPort.

Najważniejsze różnice między wariantami DVI przedstawiają się następująco:

• DVI-A – przesyła wyłącznie sygnał analogowy i może współpracować z VGA przy użyciu właściwej przejściówki.
• DVI-I – przenosi sygnał cyfrowy oraz analogowy, dlatego bywa łączone zarówno z DVI-D, jak i z VGA.
• DVI-D – przesyła tylko sygnał cyfrowy i może współpracować z HDMI w prostych połączeniach obrazu.
• Single Link i Dual Link – Dual Link ma większą przepustowość. DVI-D Dual Link może obsłużyć 2560 × 1600 przy 60 Hz, a w niektórych konfiguracjach 1920 × 1080 przy 144 Hz.

DVI nie przesyła dźwięku, dlatego przy połączeniu DVI z HDMI obraz może działać, ale dźwięk trzeba doprowadzić osobno. Przed zakupem przejściówki należy też sprawdzić układ pinów, ponieważ nie każdy port DVI obsługuje te same sygnały.

VGA, określane także jako D-Sub, jest złączem analogowym z 15 pinami. Jakość obrazu zależy w nim między innymi od długości i jakości przewodu. Konwersja sygnału może powodować mniej ostrzy tekst, cienie wokół liter lub zakłócenia. VGA nie przesyła dźwięku ani danych sieciowych, więc warto używać go głównie wtedy, gdy sprzęt nie ma cyfrowej alternatywy.

Porównanie najważniejszych złączy

Podane wartości są limitami standardów lub typowymi możliwościami określonych wersji. Ostateczny wynik może być niższy, jeśli ogranicza go monitor, karta graficzna, przewód albo zastosowany adapter.

Jak dobrać złącze do sprzętu?

Dobór portu zacznij od sprawdzenia obu urządzeń, a dopiero później wybieraj kabel. Kolejność ma znaczenie, ponieważ ten sam typ gniazda może występować w kilku wersjach o różnych możliwościach:

1. Sprawdź porty dostępne w karcie graficznej, laptopie lub płycie głównej.
2. Sprawdź porty w monitorze oraz maksymalną obsługiwaną rozdzielczość i częstotliwość odświeżania.
3. Wybierz złącze i przewód, które obsługują wymagany tryb obrazu, na przykład 4K przy 120 Hz.
4. Jeśli potrzebujesz dźwięku, wybierz HDMI lub DisplayPort, a przy USB-C upewnij się, że port obsługuje DisplayPort Alt Mode albo Thunderbolt.

• Biuro – HDMI wystarczy do większości nowych monitorów, a DVI może być rozsądnym rozwiązaniem przy starszym ekranie.
• Gaming – DisplayPort często ułatwia uzyskanie wysokiego odświeżania i korzystanie z Adaptive-Sync, choć HDMI 2.1 również może spełnić te wymagania.
• Grafika i wiele monitorów – DisplayPort oferuje wysoką przepustowość oraz obsługę MST w kompatybilnych urządzeniach.
• Telewizor lub konsola – najczęściej wybiera się HDMI ze względu na powszechność i przesył obrazu oraz dźwięku jednym kablem.

USB-C nie zawsze oznacza możliwość podłączenia monitora. Port musi obsługiwać transmisję obrazu w trybie DisplayPort Alt Mode lub Thunderbolt. Sam fakt, że wtyczka pasuje mechanicznie, nie potwierdza zgodności.

Adaptery i najczęstsze problemy

Adapter nie jest zwykłą zmianą kształtu wtyczki w każdej konfiguracji. Część przejściówek przekazuje sygnał bez aktywnej konwersji, a inne zawierają układ elektroniczny. Ich działanie zależy od kierunku, obsługiwanych standardów i wymaganych parametrów obrazu.

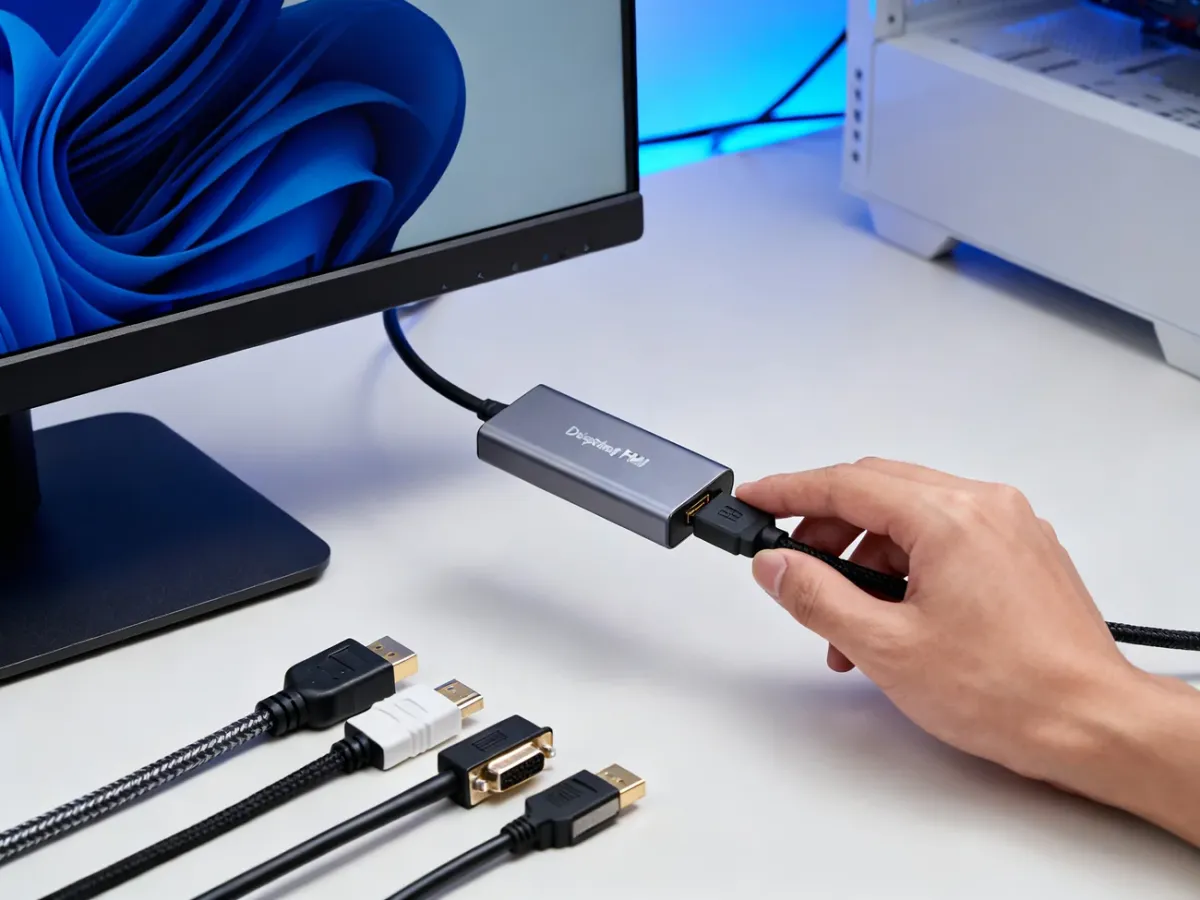

Przykładowo adapter DisplayPort do HDMI może działać, gdy komputer ma wyjście DisplayPort, a monitor wejście HDMI. W odwrotnym kierunku potrzebny jest adapter HDMI do DisplayPort, często aktywny i wyraźnie opisany przez producenta. Przejściówka może też obniżyć maksymalną rozdzielczość lub odświeżanie.

Najczęstsze sytuacje wymagają sprawdzenia następujących elementów:

• Brak dźwięku przy DVI jest normalny, ponieważ ten standard nie przenosi audio.
• Brak obrazu przez adapter może wynikać z jego kierunkowości albo niezgodności portu źródłowego i odbiorczego.
• Brak 144 Hz może oznaczać ograniczenie wersji HDMI, DVI, przewodu, adaptera lub ustawień monitora.
• Przy wysokiej rozdzielczości należy sprawdzić cały tor sygnału, a nie tylko sam kształt złącza.

Do monitora 144 Hz wybierz bezpośrednie połączenie DisplayPort albo HDMI w wersji obsługującej wymagany tryb. Przy Full HD możliwości mogą zapewnić także starsze standardy, ale trzeba zweryfikować konkretną wersję DVI i urządzenia.

Najprostsza zasada wyboru jest taka: do nowoczesnego komputera najpierw sprawdź DisplayPort, do urządzeń domowych HDMI, a VGA i DVI traktuj jako rozwiązania zgodne ze starszym sprzętem. Adapter stosuj dopiero wtedy, gdy nie da się użyć bezpośredniego połączenia, i zawsze sprawdzaj jego kierunek oraz limity.
