Rodzaje uszkodzeń matrycy LCD – jak je rozpoznać?

Paski, plamy, migotanie i brak obrazu nie zawsze oznaczają uszkodzoną matrycę LCD. Przyczyną może być także taśma sygnałowa, złącze, podświetlenie albo układ graficzny. Najważniejszy krok to podłączenie laptopa do monitora zewnętrznego, ponieważ pozwala oddzielić problem panelu od usterki płyty głównej.

Co oznacza objaw na ekranie?

Pierwsza obserwacja pomaga zawęzić diagnozę, ale nie zastępuje pełnego sprawdzenia urządzenia. Szczególnie istotne jest to, czy obraz zmienia się podczas poruszania klapą laptopa.

Jak sprawdzić, czy winna jest matryca czy grafika?

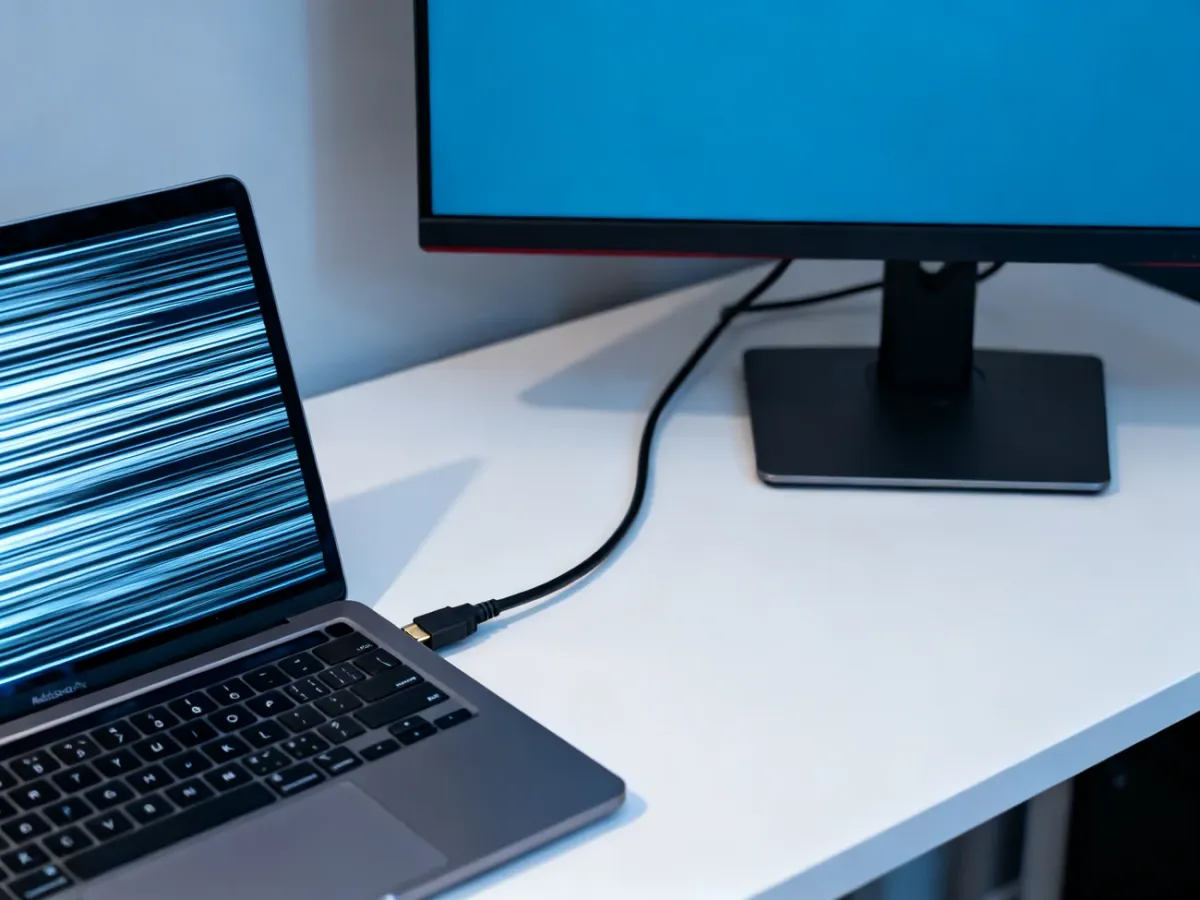

Najprostszy test polega na podłączeniu laptopa do zewnętrznego monitora lub telewizora przez HDMI, DisplayPort albo inne dostępne wyjście. Wynik testu nie zawsze wskazuje jeden konkretny element, ale pozwala rozdzielić tor obrazu na ekranie laptopa od układów płyty głównej.

Diagnostykę wykonaj w następującej kolejności:

1. Podłącz monitor zewnętrzny i wybierz w nim właściwe źródło sygnału.
2. Uruchom laptop i sprawdź, czy obraz na dodatkowym ekranie jest stabilny, kompletny i pozbawiony pasków.
3. Jeżeli zewnętrzny monitor pokazuje prawidłowy obraz, problem najczęściej dotyczy matrycy, taśmy, złącza lub podświetlenia laptopa.
4. Jeżeli te same zakłócenia pojawiają się na obu ekranach, podejrzane są karta graficzna, pamięć graficzna albo płyta główna.
5. Ostrożnie zmień kąt otwarcia klapy i obserwuj ekran. Paski, migotanie lub zanik obrazu reagujące na ruch wskazują przede wszystkim na taśmę matrycy albo jej złącze.

Jeśli monitor zewnętrzny nie pokazuje obrazu, nie oznacza to automatycznie awarii karty graficznej. Przyczyną może być także problem z uruchamianiem laptopa, portem wyjściowym lub płytą główną. W takim przypadku potrzebna jest szersza diagnostyka.

Uszkodzenia mechaniczne matrycy LCD

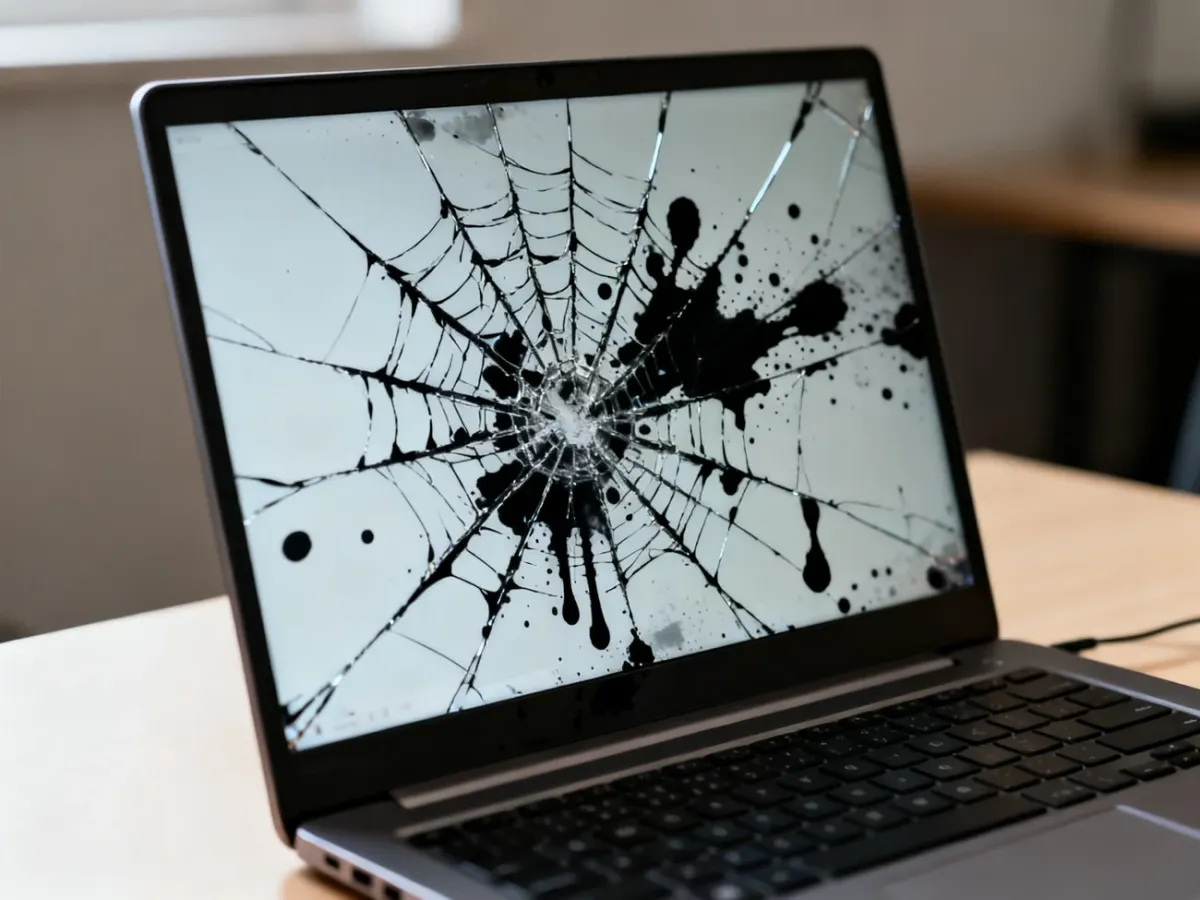

Uszkodzenie mechaniczne powstaje zwykle po upadku, uderzeniu, nadmiernym nacisku albo zamknięciu klapy na przedmiocie pozostawionym na klawiaturze. Pęknięcie nie zawsze jest od razu widoczne na powierzchni, ponieważ uszkodzeniu mogą ulec wewnętrzne warstwy panelu.

Typowe oznaki fizycznego uszkodzenia to:

• Czarne lub kolorowe „pajęczynki” wychodzące z jednego punktu.
• Rozlane plamy przypominające atrament.
• Widoczne pęknięcia szkła albo fragmenty obrazu znikające za uszkodzoną strefą.
• Stałe pasy i przebarwienia, które nie zmieniają się przy poruszaniu klapą.

Warstwy ciekłokrystaliczne oraz ścieżki sterujące panelem nie nadają się do prostego odtworzenia w warunkach serwisowych. Dlatego przy pęknięciu, rozlaniu obrazu lub rozległych plamach zwykle konieczna jest wymiana całej matrycy, a nie naprawa pojedynczego fragmentu.

Nie naciskaj uszkodzonego miejsca, aby sprawdzić, czy plama się przesuwa. Taki test może powiększyć pęknięcie i doprowadzić do pojawienia się kolejnych pasów.

Usterki elektroniczne – taśma, złącze i sterownik T-CON

Elektroniczne problemy mogą wyglądać podobnie do pęknięcia panelu. Paski, migotanie, okresowe zanikanie obrazu lub zmiana kolorów bywają skutkiem niestabilnego przesyłania sygnału między płytą główną a ekranem.

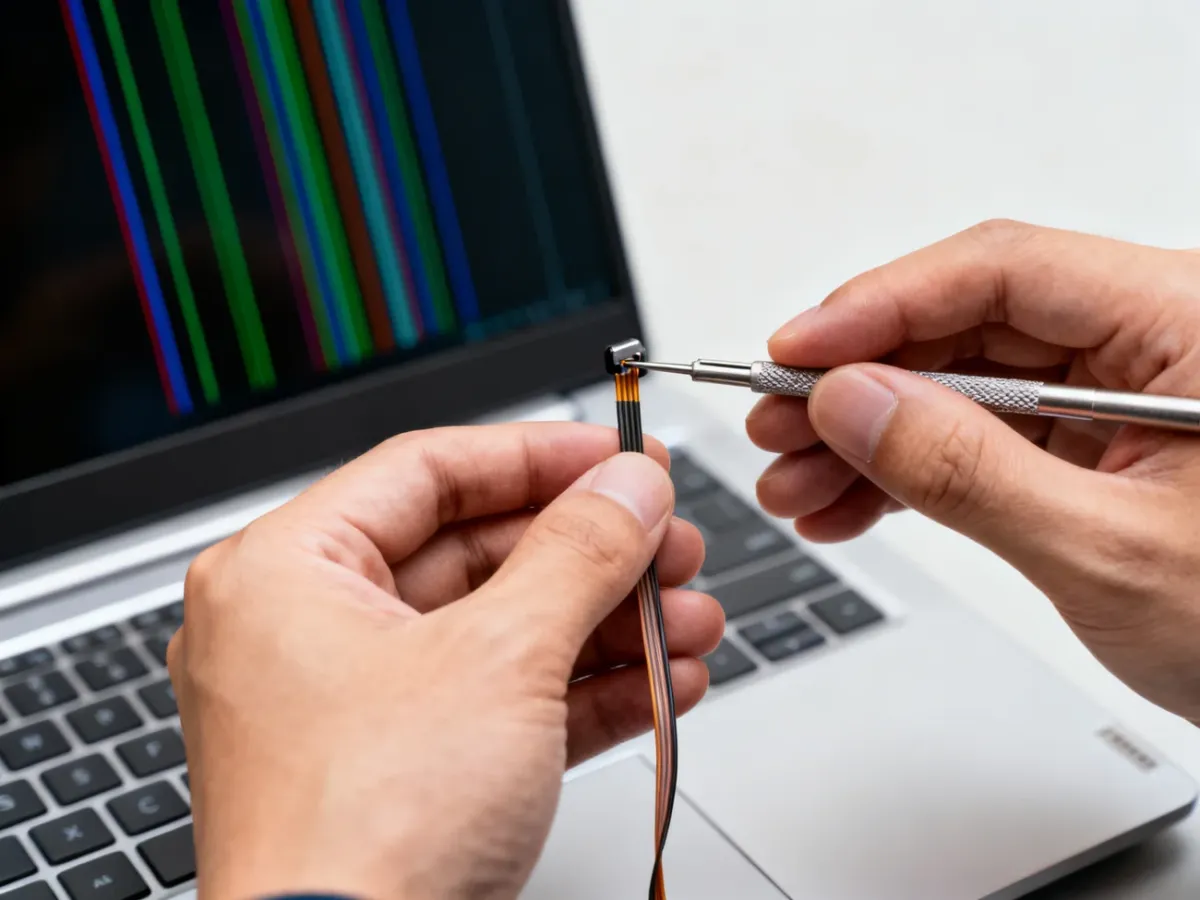

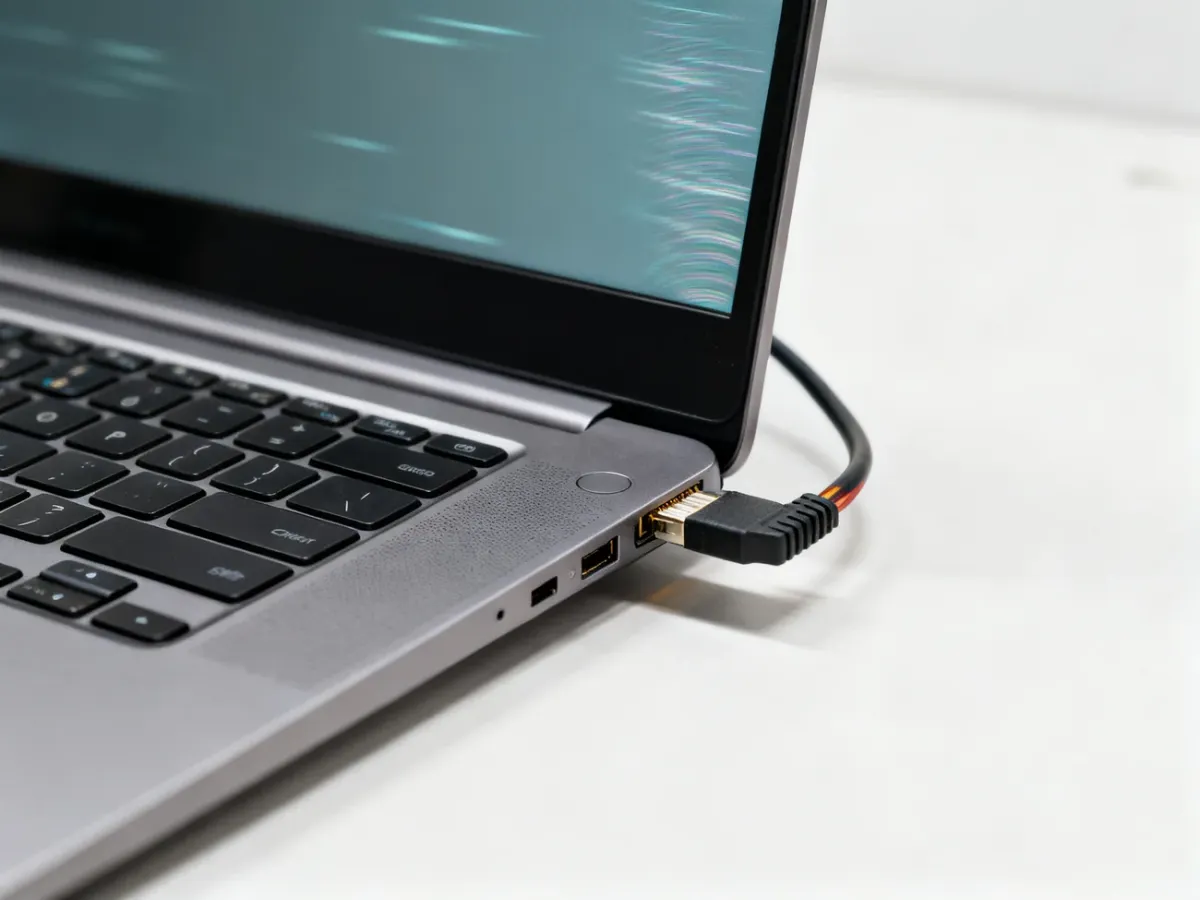

Taśma matrycy, często pracująca w pobliżu zawiasu, jest regularnie zginana. Z czasem może się przetrzeć, poluzować albo uszkodzić. Na jej problem wskazują zwłaszcza:

• Paski pojawiające się lub znikające przy zmianie kąta otwarcia klapy.
• Obraz wracający po delikatnym poruszeniu pokrywą.
• Migotanie nasilające się podczas otwierania i zamykania laptopa.
• Okresowe zanikanie obrazu bez widocznego pęknięcia panelu.

Jeśli objaw reaguje na ruch klapy, najpierw należy sprawdzić taśmę i jej złącza. Wymiana całej matrycy może być wtedy niepotrzebnym wydatkiem. Naprawa lub wymiana przewodu jest zwykle prostsza niż wymiana panelu, choć ostateczna decyzja zależy od konstrukcji konkretnego laptopa.

Inną przyczyną może być sterownik T-CON, czyli układ odpowiedzialny za przekazywanie danych obrazu do pikseli. W zależności od modelu znajduje się on w obrębie panelu lub jego elektroniki. Jego usterka może powodować migające, przesuwające się albo nieregularne pasy. W praktyce często wymienia się cały panel, ponieważ naprawa elektroniki matrycy bywa trudna i nie zawsze opłacalna.

Jeżeli zakłócenia występują również na monitorze zewnętrznym, problem może dotyczyć układu graficznego, pamięci graficznej albo płyty głównej. Naprawy tych elementów wymagają specjalistycznego sprzętu i wykraczają poza bezpieczną diagnostykę domową.

Czy można wymienić matrycę samodzielnie?

Przed otwarciem laptopa trzeba całkowicie odłączyć zasilanie, a w wielu modelach także odłączyć baterię wewnętrzną. Rozpięcie taśmy przy podłączonym zasilaniu może spowodować zwarcie i uszkodzić złącze, obwód zasilania, kontroler płyty głównej albo układ graficzny.

Samodzielna wymiana wymaga również dobrania panelu zgodnego z rozmiarem, rozdzielczością, typem złącza i sposobem montażu. Sama informacja, że laptop ma ekran IPS lub TN, nie wystarcza do potwierdzenia kompatybilności.

Jeżeli obraz zmienia się przy ruchu klapy, przed wymianą matrycy zawsze trzeba sprawdzić taśmę i jej złącza.

Do serwisu warto zgłosić się szczególnie wtedy, gdy nie ma obrazu także na monitorze zewnętrznym, laptop został zalany albo nie masz doświadczenia w demontażu obudowy. Prawidłowa diagnoza może uchronić przed wymianą sprawnego panelu i niepotrzebnym kosztem.

Pęknięcia, pajęczynki i rozlane plamy zwykle oznaczają konieczność wymiany matrycy. Paski lub migotanie zależne od ruchu klapy częściej wskazują na taśmę. Najpierw sprawdź obraz na monitorze zewnętrznym, a dopiero potem decyduj o wymianie części.
